 UNIDAD EDUCATIVA PARTICULAR “POLITÉCNICO”

4° AÑO PAI - 10° AÑO DE EGB “C”

Práctica LCD+ teclado+ arduino

Nombre: Emily Cortez           Fecha: 05/10/17

En la siguiente práctica, usamos todos los conocimientos adquiridos de clases anteriores (teclado/arduino, lcd/arduino) y de esta manera los empleamos en uno solo para poder usar ambos elementos electrónicos en el mismo arduino con una misma programación.

MATERIALES:

Los materiales usados fueron los siguientes:

MATERIAL REQUERIDO.

	Arduino Uno o similar.Esta sesión acepta cualquier otro modelo de Arduino.
	Una Protoboard más cables.

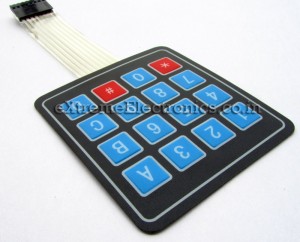

	Un teclado matricial 4×4

PROCESO:

Conexión:

Para iniciar con la conexión de todos los elementos, podemos empezar conectando el teclado directamente al arduino desde el pin 5 al 12. Usamos cables macho-macho como en la siguiente imagen:

Después de realizar esa conexión procedemos a conectar el lcd en el arduino. Conectamos los pines  del lcd al arduino de la siguiente manera: DB7(LCD)  al pin 4(arduino), DB6 (LCD) al pin 3 (arduino), y DB5 (LCD) al pin 2 (arduino).

Luego conectamos DB4 en A2, E (enable) al pin A1, y RS al pin A0.

PROGRAMACIÓN:
